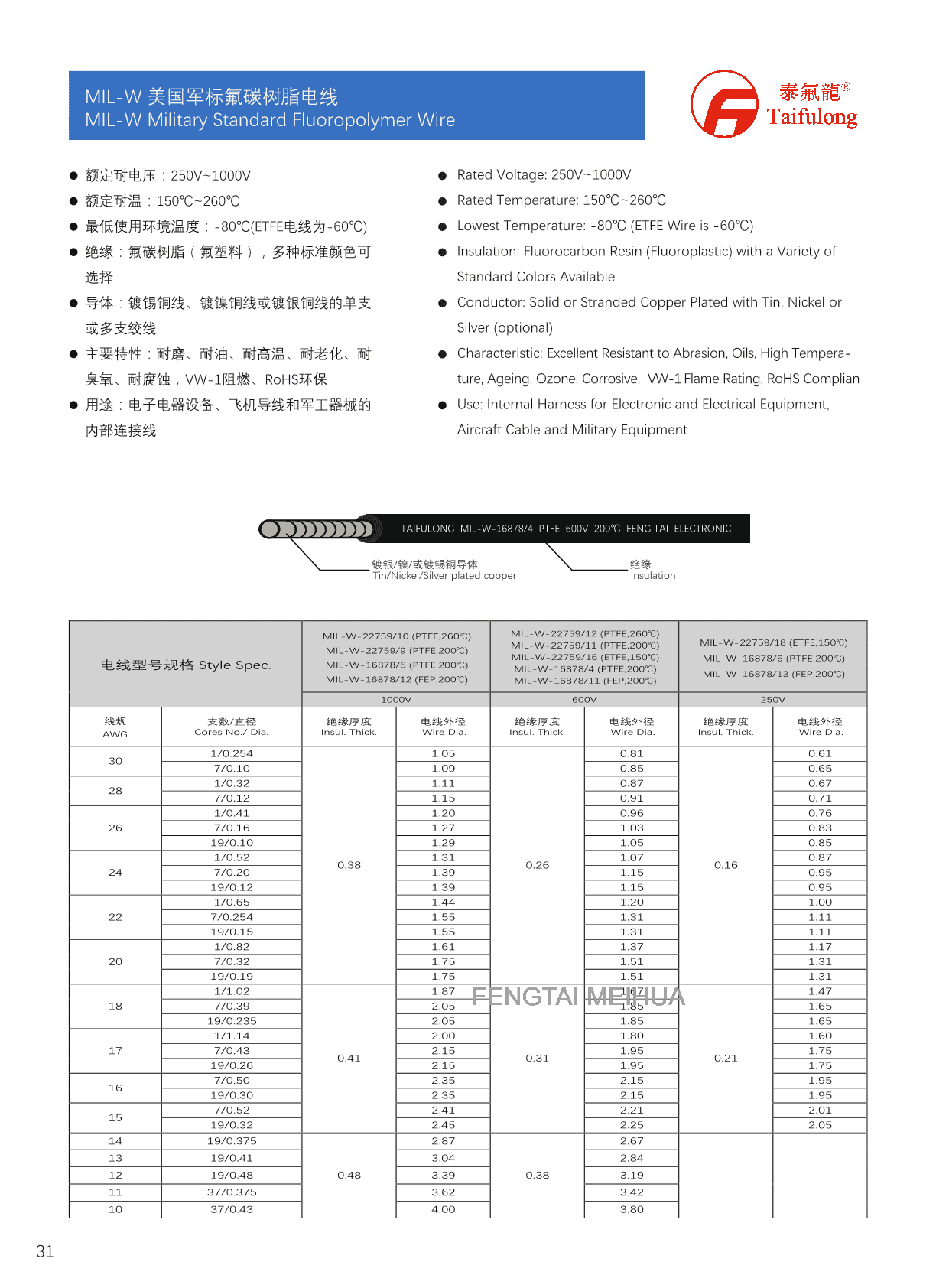

下载高清规格书

军用标准电线

电线型号规格		MIL-W-22759/10 (PTFE,260℃) MIL-W-22759/9(PTFE,200℃） MIL-W-16878/5 (PTFE,200℃) MIL-W-16878/12 (FEP,200℃)		MIL-W-22759/12(PTFE,260℃) MIL-W-22759/11(PTFE,200℃） MIL-W-22759/16 (ETFE,150℃） MIL-W-16878/4 (PTFE,200℃) MIL-W-16878/11 (FEP,200℃)		MIL-W-22759/18(ETFE.150℃) MIL-W-16878/6 (PTFE,200℃) MIL-W-16878/13 (FEP,200℃)
		1000V		600V		250V
线规 AWG	支数/直径	绝缘厚度	电线外径	绝缘厚度	电线外径	绝缘厚度	电线外径

30	1/0.254	0.38	1.05	0.26	0.81	0.16	0.61
	7/0.10		1.09		0.85		0.65
28	1/0.32		1.11		0.87		0.67
	7/0.12		1.15		0.91		0.71
26	1/0.41		1.2		0.96		0.76
	7/0.16		1.27		1.03		0.83
	19/0.10		1 29		1.05		0.85
24	1/0.52		1.31		1.07		0.87
	7/0.20		1.39		1.15		0.95
	19/0.12		1.39		1.15		0.95
22	1/0.65		1.44		1.2		1
	7/0.254		1.55		1.31		1.11
	19/0.15		1.55		1.31		1.11
20	1/0.82		1.61		1.37		1.17
	7/0.32		1.75		1.51		1.31
	19/0.19		1.75		1.51		1.31
18	1/1.02	0.41	1.87	0.31	1.67	0.21	1.47
	7/0.39		2.05		1.85		1.65
	19/0.235		2.05		1.85		1.65
17	1/1.14		2		1.8		1.6
	_7/0.43		2.15		1.95		1.75
	19/0.26		2.15		1.95		1.75
16	7/0.50		2.35		2.15		1.95
	19/0.30		2.35		2.15		1.95
15	7/0.52		2.41		2.21		2.01
	1 9/0.32		2.45		2.25		2.05
14	19/0.375	0.48	2.87	0.38	2.67	/	/
13	19/0.41		3.04		2.84
12	19/0.48		3.39		3.19
11	37/0.375		3.62		3.42
10	37/0.43		4. 00		3.8
说明: 本表导体为常用规格，可选单支线或其它结构尺寸为毫米
